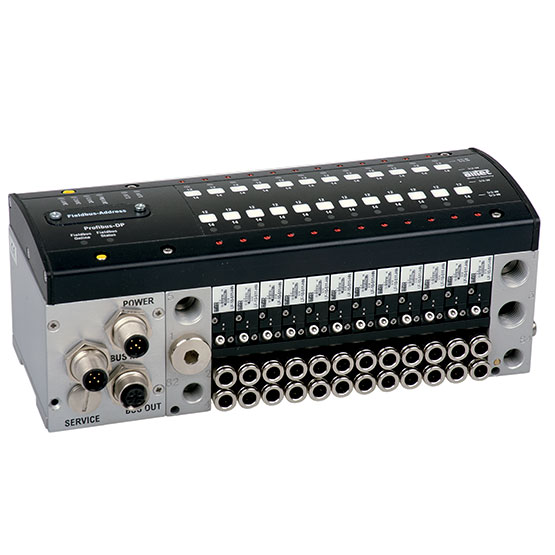

Îlot de distribution pneumatique raccordement Multipol, AS-Interface ou bus
RE-19
4 à 24 stations
810 - 2100 Nl/min
3 à 8 bar
Distributeurs sur embase multiple avec raccordement électrique commun ainsi que visualisation LED et protection électrique intégrée. Les distributeurs à raccord G 1/4 (2100 Nl/min) occupent deux stations. La référence indiquée ci-dessus inclut l’embase pneumatique et électrique jusqu’au connecteur. Le connecteur avec câble et les distributeurs doivent être commandés séparément.
L‘îlot de distribution est livré préassemblé et a été testé. Les distributeurs sont alors montés selon leur fonction. Les références avec les numéros les plus élevés (KF-10-534-HN) sont installées sur le côté du raccordement Multipol, celles aux numéros plus petits (KF-09-510-HN) au côté opposé; les plaques d’obturation (RE-19-DT) sont installées en aval des distributeurs, sur le côté opposé au connecteur. Tout montage dans un ordre différent doit être indiqué à la commande
Produits
Raccordement
| Caractéristiques techniques | Multipol | AS-Interface | Profibus-DP |
|---|---|---|---|
| Référence | RE-19/xx*-M-1 | RE-19/xx*-AS3 | RE-19/xx*-B1-1 |
| Nombre de stations* | 4, 6, 8, 10 ... 22 | 4, 8, 12, 16 | 4, 6, 8, 10 ... 24 |
| Plage de température | -10°C à +50°C | -10°C à +50°C | 0°C à +50°C |
| Tension | 24V DC ± 10 % | 24V DC ± 10 % | 24V DC ± 10 % |
| Tension bus | - | 18,5 ... 31,6 V DC | - |
