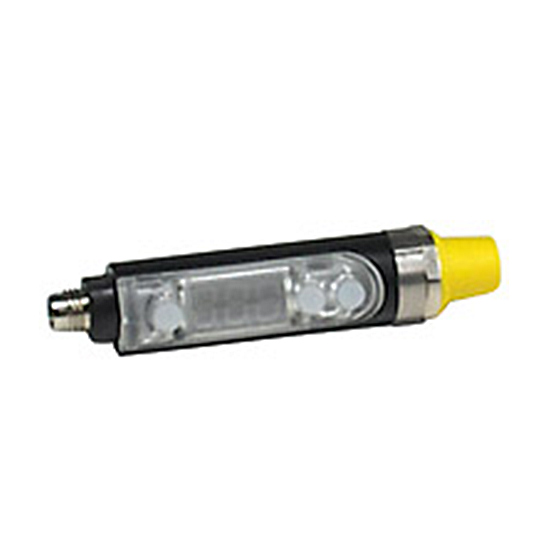

Vacuostat électronique, affichage numérique et LED
Série 18-HVS-PE-503
Coaxial M8 x 1 à 4 broches
Raccordement PNP
0 à 1 bar
La sonde étalonnée et à compensation de température fournit des valeurs de mesure extrêmement précises. Celles-ci sont mises à disposition sur deux sorties de commutation numériques pour le traitement aval. Les seuils de commutation et les hystérésis correspondantes sont réglables.
Les fonctions «Sortie de commutation» sont visualisées par une LED rouge et une LED verte. Les sondes se distinguent par une utilisation facile. Leur configuration peut être modifiée pour des applications spéciales.
Produits
| Référence | 18-HVS-PE-503 |
|---|---|
| Pression nominale | 0 à 1 bar |
| Protection contre la surpression | 5 bar |
| Fluide à mesurer | Air sec sans huile, gaz non agressifs, compatibles avec le polycarbonate |
| Raccordement fluide de mesure | Raccord mâle G1/8" et raccordement femelle M5 |
| Température de service | 0 à +50°C |
| Température de stockage | -20°C à +85°C |
| Raccordement électrique | Connecteur coaxial M8 x 1 à 4 broches |
| Tension de service | 10,8 à 30 VDC, protection contre l'inversion de polarité |
| Affichage / Code d'erreur | 3 caractères, 7 segements, LED |
| Temps de réponse | < 2,5 ms |
| Précision de répétitivité | ± 0,2% de la plage de mesure |
| Fréquence de commutation | 200 Hz |
| 2 sorties de commutation librement programmables | Réglables au choix NO ou NF ; 125mA max. ; 30V avec limitation de courant, affichage du point de commutation par LED |
| Couplage | PNP |
| Mode | Hystérésis : 0 à 100% Comparatif : 2 seuils réglables au sein de la plage de mesure |
| Degré de protecction | IP 65 |
| Autoconsommation | < 55 mA en mode programmation, , ≤ 35 mA en servic |
| Matériaux | Corps: ABS-PC ; Raccordement fluide de mesure: laiton nickelé |
| Poids | 25g env. |
| Montage | Position indifférente, affichage orientable en continu sur 360° |
| CEM | Satisfait aux normes EN 50081-1/50082-2 |
