Éjecteurs centraux jusqu`à 92% de vide


Série HVBM


G1/8" (G1/4" sur embase)
Aspiration 13 à 48,3 Nl/min
4 à 6 bar

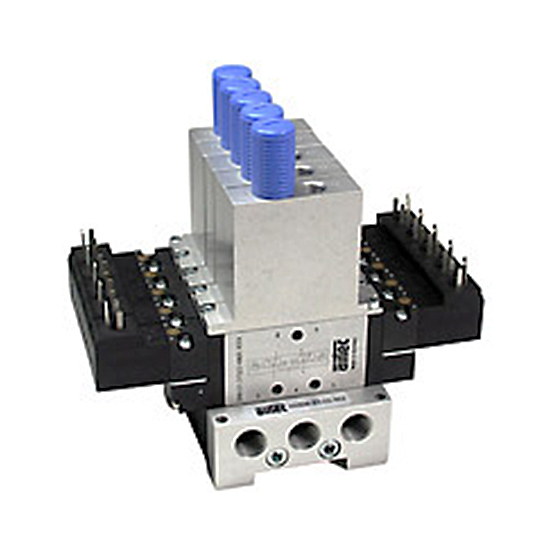

Ejecteurs centraux basés sur le principe de venturi, montés sur une embase RF. L’amorçage s’effectue respectivement par un distributeur double 3/2 BM-01-310/2-HN qui amorce séparément les fonctions d’aspiration et de relâchement.

La mise en oeuvre est possible sous forme de module individuel tout comme sur embase équipée de jusqu’à 6 unités. Trois types à différents débits de vide sont disponibles. Un silencieux à charge granulaire autonettoyante fait partie du kit. Les raccords filetés ne font pas partie de l’étendue fournie

Éjecteurs centraux jusqu`à 92% de vide Airtec - Série HVBM
PDF

Produits

Référence Niveau de vide max Raccordement Aspiration à 4,5 bar Relâchement à 4,5 bar Capacité d'aspiration max.
HVBM-33 87% G 1/8 pour air comprimé et échappement pour éjecteur simple
G 1/4 pour air comprimé et échappement pour montage sur embase
G 1/8 pour vide
21 Nl/min 79 Nl/min 13 Nl/min
HVBM-63 89% 47 Nl/min 65 Nl/min 33 Nl/min
HVBM-93 92% 73,4 Nl/min 90,9 Nl/min 48,3 Nl/min
